Зарисовка и фотографирование
Зарисовка и фотографирование наблюдаемых геологических объектов, процессов и явлений являются обязательным элементом учебной геологической практики.
Объектами зарисовок и фотографирования могут быть элементы рельефа, например, характер русла реки, обнажения четвертичных отложений, элементы трещинной тектоники,выходы подземных вод и т.д. (рис.1,2).

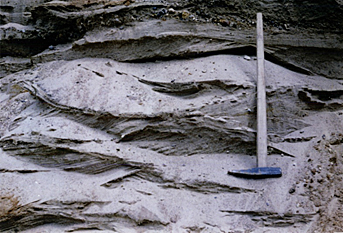

Рис.1.Косая слоистость флювиогляциальных песков московского горизота
(карьер Радомля)

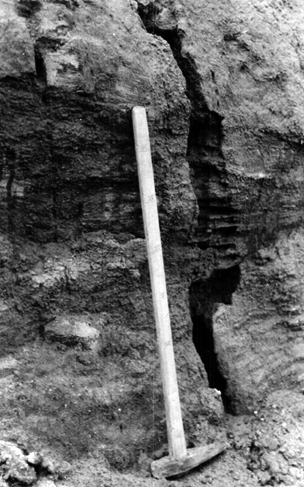

Рис.2. Промоина во флювиогляциальных отложения московского горизонта,
образовавшаяся по субвертикальной трещине.
Следует иметь в виду, что фотография и рисунок одного и того же объекта чаще всего не заменяют, а дополняют друг друга: на фотоснимках фиксируется как общий план, так и все детали, в том числе и второстепенные, а на рисунках выделяются, как правило, наиболее значимые детали, например, слабо видимая на местности, а значит и на фотоснимке, трещина или особенный, например, волнистый тип слоистости и т.д.
Все фотоснимки и рисунки должны иметь подпись, ориентировку по странам света, масштаб, места отбора образцов горных пород или фауны, индексы геологического возраста, условные обозначения. При фотографировании следует использовать, в зависимости от размера фотографируемого объекта, в виде масштаба подручные предметы: от карандаша до телеграфного столба.
